EF800系列弹簧复位防火排烟风阀执行器产品代码说明
EF800系列弹簧复位防火排烟3.5Nm型号选择表
型号 | 扭矩 | 运行时间 | 供电方式 | 辅助功能 |
EF800-3.5D24-S | 3.5Nm | 电机运行＜70s 弹簧复位＜30s | AC/DC 24V 或AC 230V | 辅助开关 |
EF800-3.5D230-S |
EF800-3.5M24-S |
EF800-3.5D24-ST | 辅助开关 感温探头 |
EF800-3.5D230-ST |
EF800系列弹簧复位防火排烟3.5Nm型号技术参数
项 目 | EF800-3.5D24-S | EF800-3.5D230-S | EF800-3.5M24-S |
EF800-3.5D24-ST | EF800-3.5D230-ST |
电器参数 |
额定电压（V） | AC/DC 24V 50/60Hz | AC 230V 50/60Hz | AC/DC 24V 50/60Hz |
电源适用范围（V） | AC/DC19.2-28.8V | AC 85-265V | AC/DC19.2-28.8V |
运行状态功耗（W） | 2.5W |
停止状态功耗（W） | 1.6W |
线路规格 | 开关型：1m线缆2*0.75mm2；模拟型：1m线缆4*0.5mm2；反馈信号：1m线缆6*0.5mm2 |
通用参数 |
扭 矩 | 3.5Nm |
适配风门面积（m2） | 0.8 |
运行时间 | 电机运行＜70s；弹簧复位＜30s |
控制信号 | 开关型 | 0-10V |
旋转角度 | 0~90°（*大93º） |
旋转方向 | L/R开关选择 |
位置信号 | 带2个辅助开关 |
寿 命 | 不少于70000次 |
噪 音 | 50dB和65dB |
工作环境 |
电气级别 | Ⅱ/Ⅲ |
防护等级 | IP54 |
工作环境温度 | -30~+50℃ |
环境湿度 | 5~95%RH |
储运温度 | -40~+70℃ |
规格尺寸/重量/其它 |
风门轴尺寸 | 10*10/12*12mm方轴 |
重 量（Kg） | 1.2 |
标 准 | 通过CE、UKCA、UL认证 |

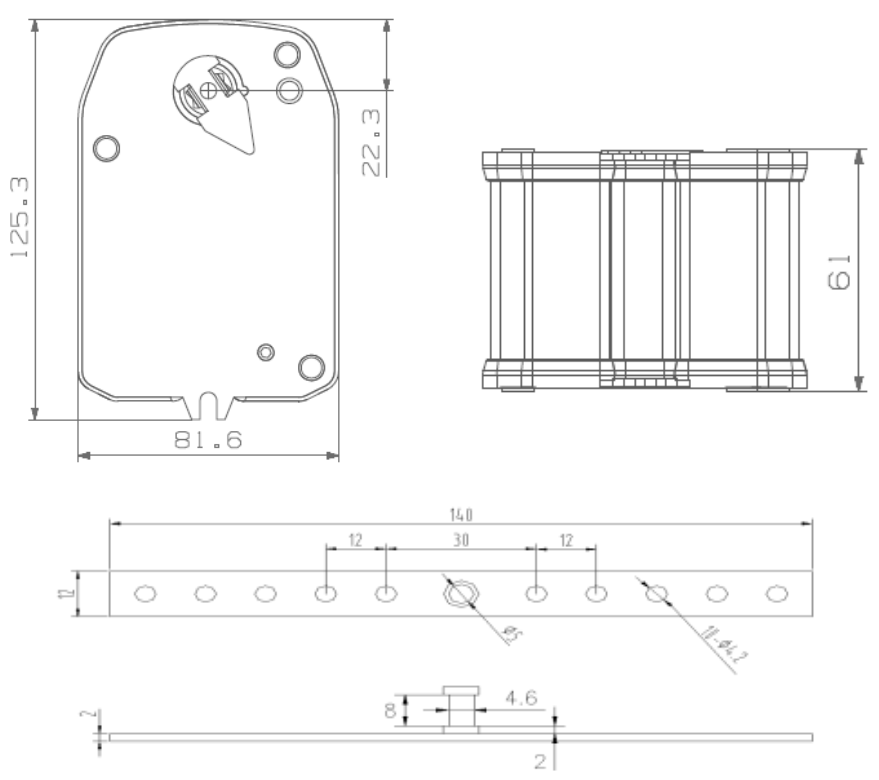

EF800系列弹簧复位防火排烟3.5Nm型号外观及安装尺寸
