EF800-N10D24-S

10Nm

电机运行50s

AC/DC 24V

或AC 230V

辅助开关

EF800-N10D230-S

EF800-N15D24-S

15Nm

EF800-N15D230-S

EF800-N10D230-S

EF800-N15D230-S

电器参数

额定电压（V）

AC/DC 24V 50/60Hz；AC 230V 50/60Hz

电源适用范围（V）

AC/DC19.2-28.8V；AC 85-265V

运行状态功耗（W）

3W

5W

停止状态功耗（W）

1W

1W

线路规格

开关型：1m线缆3*0.75mm2；反馈信号：1m线缆6*0.5mm2

通用参数

扭    矩

10Nm

15Nm

适配风门面积（m2）

2

3

运行时间

电机运行50s

控制信号

2点、3点开关型

旋转角度

0~90°（不小于93º）

旋转方向

L/R开关选择

位置信号

带2个辅助开关

寿    命

不少于70000次

噪    音

50dB

工作环境

电气级别

Ⅱ/Ⅲ

防护等级

IP54

工作环境温度

-30~+50℃

环境湿度

5~95%RH

储运温度

-40~+70℃

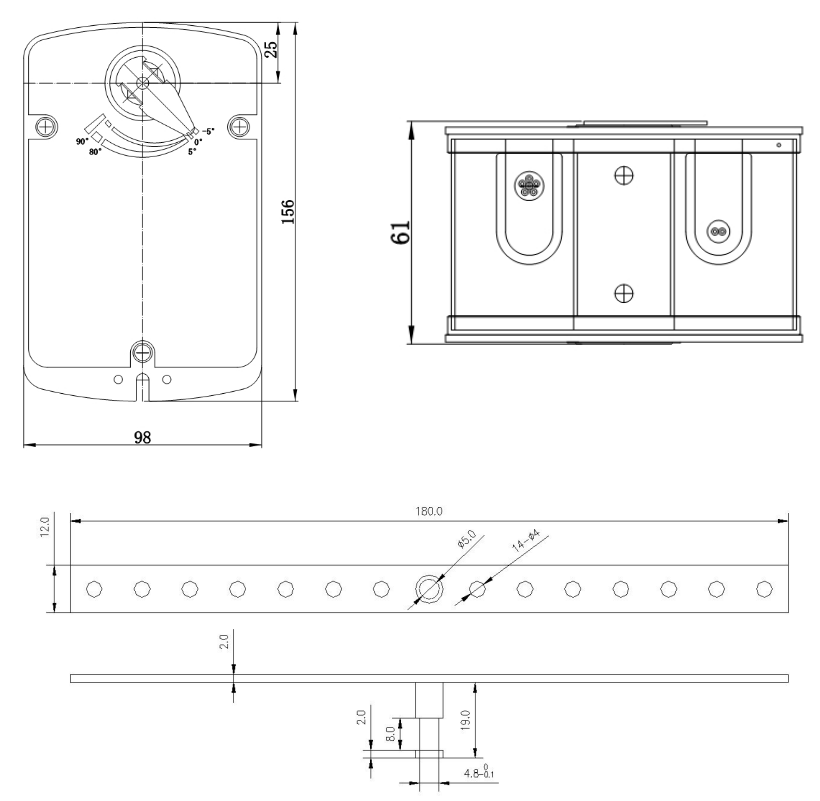

规格尺寸/重量/其它

风门轴尺寸

10*10/12*12mm方轴

重    量（Kg）

1.5

标    准

通过CE、UKCA、UL认证
