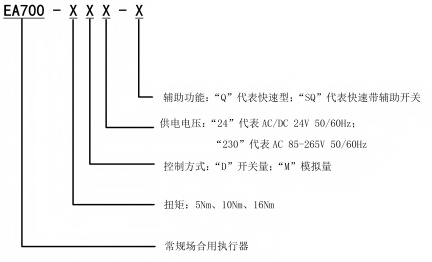

EA700-16D24-Q

               16Nm

             7s-8s

         AC/DC 24V

         或AC 230V

                   无

EA700-16D230-Q

EA700-16M24-Q

EA700-16D24-SQ

                   有

EA700-16D230-SQ

EA700-16M24-SQ

EA700-16D24-SQ

EA700-16D230-SQ

EA700-16M24-SQ

电器参数

额定电压（V）

AC/DC 24V 50/60Hz

AC 230V 50/60Hz

AC/DC 24V 50/60Hz

电源适用范围（V）

AC/DC19.2-28.8V

AC 85-265V

AC/DC19.2-28.8V

运行状态功耗（W）

15W

保持状态功耗（W）

2W

线路规格

开关型：1m线缆3*0.75mm²；模拟型：1m线缆4*0.5mm²；反馈信号：1m线缆6*0.5mm²

通用参数

扭    矩

16Nm

适配风门面积（m²)

4

运行时间

7s-8s

控制信号

2点、3点

0(2)-10V或0(4)-20mA

旋转角度

0~90°（不大于93°）

旋转方向

L/R开关选择

位置信号

可带2个辅助开关

寿    命

不少于30000次

噪    音

不大于55dB

工作环境

电气级别

Ⅱ/Ⅲ

防护等级

IP54

工作环境温度

 -30~+50℃

环境湿度

 5~95%RH

储运温度

 -40~+70℃

规格尺寸/重量/其它

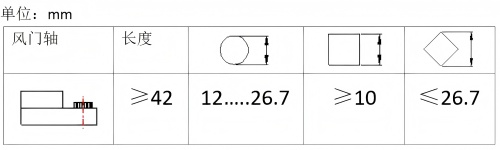

风门轴尺寸

         12-26.7mm  ;   如风阀轴尺寸较小时使用圆轴压块3

重    量（Kg）

1.0

标    准

通过CE、UKCA、UL认证
